Modulo retroazione su racchetta di ritorno

Discussioni inerenti l'esecizio, l'installazione e la gestione di sistemi digitali per il modellismo ferroviario.

Moderatori: Luca.Rubini, Seba55, peppardo

Messaggio
Autore
Senialas
PlasticoDigitale
Messaggi: 136
Iscritto il: lunedì 23 gennaio 2012, 12:06
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: PIKO SmartControl + TrainController

Re: Modulo retroazione su racchetta di ritorno

#31 Messaggioda Senialas » sabato 2 gennaio 2021, 14:36

Nel tuo caso devi prendere un ECoSDetector e usare un'uscita di una delle due bancate da 8 per la racchetta.
Le 7 uscite rimanenti di questa bancata resteranno inusate. L'altra bancata da 8, separata dalla precedente, potrai usarla come credi.

Galbiati
DCCReady
Messaggi: 16
Iscritto il: domenica 29 gennaio 2006, 12:49
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Analogico

Re: Modulo retroazione su racchetta di ritorno

#32 Messaggioda Galbiati » sabato 2 gennaio 2021, 14:54

IL tuo modulo S1 ha la possibilita di comandare un contatto pulito in uscita, perche da come ho capitol, il 50064 posso configurare gli ingressi anche come contatti

Avatar utente
Buddace
Site Admin
Messaggi: 16054
Età: 42
Iscritto il: lunedì 2 febbraio 2004, 17:25
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: TMWDCC TBX zDCC Lokmaus2 HornbySelect Arnold Intellibox Claudia_CommandStation
Località: Torino
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#33 Messaggioda Buddace » sabato 2 gennaio 2021, 14:59

Galbiati ha scritto:IL tuo modulo S1 ha la possibilita di comandare un contatto pulito in uscita, perche da come ho capitol, il 50064 posso configurare gli ingressi anche come contatti

Ciao, no mi spiace.
Fondatore e amministratore di DCCWorld

http://www.DCCWorld.com - il sito dedicato interamente ai sistemi di controllo digitale per il modellismo ferroviario.

Zampa di Lepre
DCCMaster
Messaggi: 1214
Iscritto il: domenica 9 marzo 2008, 20:44

Re: Modulo retroazione su racchetta di ritorno

#34 Messaggioda Zampa di Lepre » sabato 2 gennaio 2021, 16:13

In realtà basterebbero dei moduli il cui sensore è elettricamente isolato rispetto a tutto il resto (es. mediante fotoaccoppiatori) ... in questo caso anche moduli con sensori multipli possono essere utilizzati.
Alessandro "Zampa di Lepre" Becchetti

"... e tutti quei momenti andranno perduti nel tempo... come lacrime nella pioggia ..."

Senialas
PlasticoDigitale
Messaggi: 136
Iscritto il: lunedì 23 gennaio 2012, 12:06
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: PIKO SmartControl + TrainController

Re: Modulo retroazione su racchetta di ritorno

#35 Messaggioda Senialas » domenica 3 gennaio 2021, 9:51

Galbiati, pensandoci bene, se tu colleghi una delle uscite (libera) del modulo 50094 di ESU all'ingresso dell'inversore (insieme all'altro filo del DCC) e poi colleghi le uscite dell'inversore alla tratta della racchetta di ritorno, secondo me funziona.

Avatar utente
Buddace
Site Admin
Messaggi: 16054
Età: 42
Iscritto il: lunedì 2 febbraio 2004, 17:25
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: TMWDCC TBX zDCC Lokmaus2 HornbySelect Arnold Intellibox Claudia_CommandStation
Località: Torino
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#36 Messaggioda Buddace » domenica 3 gennaio 2021, 12:09

Senialas ha scritto:Galbiati, pensandoci bene, se tu colleghi una delle uscite (libera) del modulo 50094 di ESU all'ingresso dell'inversore (insieme all'altro filo del DCC) e poi colleghi le uscite dell'inversore alla tratta della racchetta di ritorno, secondo me funziona.

Si infatti gli dirà sempre occupato per la corrente assorbita dall'inversore :D :D :D :D :D :D
Fondatore e amministratore di DCCWorld

http://www.DCCWorld.com - il sito dedicato interamente ai sistemi di controllo digitale per il modellismo ferroviario.

Galbiati
DCCReady
Messaggi: 16
Iscritto il: domenica 29 gennaio 2006, 12:49
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Analogico

Re: Modulo retroazione su racchetta di ritorno

#37 Messaggioda Galbiati » domenica 3 gennaio 2021, 12:35

Grazie mille per i consigli, me se usassi un modulo assorbimento che avevo fatto per l'analogico con un fotoaccoppiatore con uscita a relè potrebbe funzionare? l'unico problema è che non so se funzionano anche in digitale, e poi c'è sempre la caduta di 0,7 per il diodo

Avatar utente
Buddace
Site Admin
Messaggi: 16054
Età: 42
Iscritto il: lunedì 2 febbraio 2004, 17:25
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: TMWDCC TBX zDCC Lokmaus2 HornbySelect Arnold Intellibox Claudia_CommandStation
Località: Torino
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#38 Messaggioda Buddace » domenica 3 gennaio 2021, 12:37

Galbiati ha scritto:Grazie mille per i consigli, me se usassi un modulo assorbimento che avevo fatto per l'analogico con un fotoaccoppiatore con uscita a relè potrebbe funzionare? l'unico problema è che non so se funzionano anche in digitale, e poi c'è sempre la caduta di 0,7 per il diodo

Se il modulo esu si può configurare come "contatto" puoi collegarcelo sopra. Ma tutto il circuito è da studiare bene.
Fondatore e amministratore di DCCWorld

http://www.DCCWorld.com - il sito dedicato interamente ai sistemi di controllo digitale per il modellismo ferroviario.

Senialas
PlasticoDigitale
Messaggi: 136
Iscritto il: lunedì 23 gennaio 2012, 12:06
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: PIKO SmartControl + TrainController

Re: Modulo retroazione su racchetta di ritorno

#39 Messaggioda Senialas » domenica 3 gennaio 2021, 16:10

Buddace ha scritto:
Senialas ha scritto:Galbiati, pensandoci bene, se tu colleghi una delle uscite (libera) del modulo 50094 di ESU all'ingresso dell'inversore (insieme all'altro filo del DCC) e poi colleghi le uscite dell'inversore alla tratta della racchetta di ritorno, secondo me funziona.

Si infatti gli dirà sempre occupato per la corrente assorbita dall'inversore :D :D :D :D :D :D


Vero!
Come non detto

Avatar utente
leggera
DCCMaster
Messaggi: 1634
Iscritto il: lunedì 5 luglio 2004, 19:47
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Intellibox 1 + decoder DCC + S88 autocostruiti + Nanoxallinone
Località: ------------------ Quercegrossa (SI) ------- Follonica (GR)
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#40 Messaggioda leggera » domenica 3 gennaio 2021, 23:28

Scusate, ma la soluzione che ho proposto nel 1° messaggio non vi piace ?
Non hai problemi di inversione di tensione e lo colleghi al modulo feedback. Nel tuo caso un S88 senza sensori di presenza o altro modulo che legge la tua ESU.
Bisogna ne prenda uno per provarlo...
Daniele Pulcini - Plastico Chianti
Intellibox
Train Controller 5.5C5
Train Programmer 5.8B1

Galbiati
DCCReady
Messaggi: 16
Iscritto il: domenica 29 gennaio 2006, 12:49
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Analogico

Re: Modulo retroazione su racchetta di ritorno

#41 Messaggioda Galbiati » lunedì 4 gennaio 2021, 15:02

Grazie Leggera, ma dove trovo questi moduli per poter fare delle prove

Avatar utente
leggera
DCCMaster
Messaggi: 1634
Iscritto il: lunedì 5 luglio 2004, 19:47
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Intellibox 1 + decoder DCC + S88 autocostruiti + Nanoxallinone
Località: ------------------ Quercegrossa (SI) ------- Follonica (GR)
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#42 Messaggioda leggera » lunedì 4 gennaio 2021, 15:12

Galbiati ha scritto:Grazie Leggera, ma dove trovo questi moduli per poter fare delle prove


In rete si trova qualche progetto americano.
Bisognerebbe trovare qualcosa in europa oppure da autocostruire.
Mi piacerebbe testarlo anche a me stasera cerco meglio...
Daniele Pulcini - Plastico Chianti
Intellibox
Train Controller 5.5C5
Train Programmer 5.8B1

Avatar utente
leggera
DCCMaster
Messaggi: 1634
Iscritto il: lunedì 5 luglio 2004, 19:47
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Intellibox 1 + decoder DCC + S88 autocostruiti + Nanoxallinone
Località: ------------------ Quercegrossa (SI) ------- Follonica (GR)
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#43 Messaggioda leggera » lunedì 4 gennaio 2021, 22:38

Avrei trovato questo che secono me potrebbe fare al caso.
https://www.banggood.com/DC-12V-5A-Over ... tdEALw_wcB

Ne prendo uno e faccio qualche prova.
Ci vorrà un pò di tempo, ma penso che faccia al caso.
Con il relè si casca da ritti.
Unico dubbio ce l'ho sulla frequenza di lavoro.... Chi ne sa più di me parli !!

Il problema è che ci vuole un feedback senza rilevatori di presenza che tu lo interfacci alla ESU come S88 o i moduli esu mi pare li faccia anche lei.
Daniele Pulcini - Plastico Chianti
Intellibox
Train Controller 5.5C5
Train Programmer 5.8B1

Avatar utente
leggera
DCCMaster
Messaggi: 1634
Iscritto il: lunedì 5 luglio 2004, 19:47
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Intellibox 1 + decoder DCC + S88 autocostruiti + Nanoxallinone
Località: ------------------ Quercegrossa (SI) ------- Follonica (GR)
Contatta:

Re: Modulo retroazione su racchetta di ritorno

#44 Messaggioda leggera » lunedì 1 febbraio 2021, 21:33

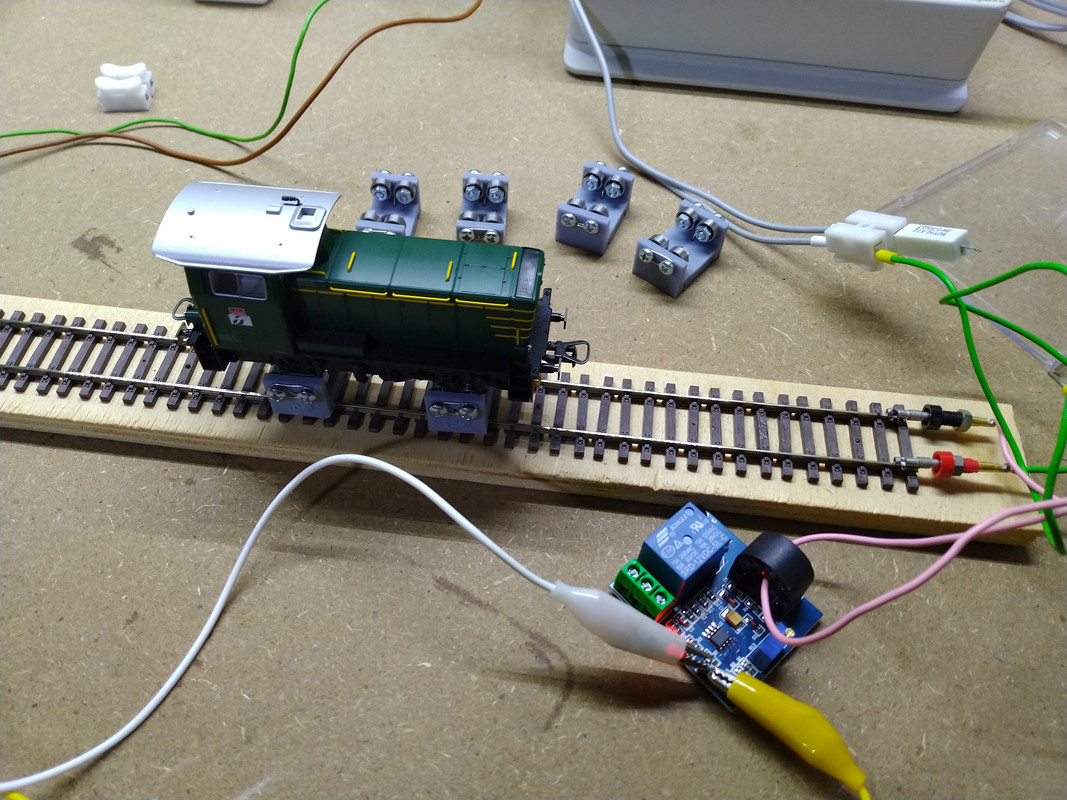

Come promesso è appena arrivato e provato, ma purtroppo rileva la presenza solo con locomotiva in marcia.
Non rileva la presenza ovvero il relè non scatta con la loco ferma.

Immagine

Mi sa che la frequenza di funzionamento del rilevatore non fa al caso nostro almeno con questo...
Daniele Pulcini - Plastico Chianti
Intellibox
Train Controller 5.5C5
Train Programmer 5.8B1

Galbiati
DCCReady
Messaggi: 16
Iscritto il: domenica 29 gennaio 2006, 12:49
Scala: H0
Ho il plastico: Si
La mia centrale digitale.: Analogico

Re: Modulo retroazione su racchetta di ritorno

#45 Messaggioda Galbiati » lunedì 8 febbraio 2021, 14:39

Dopo svariate prove sembra funzionare ECoSDetector ESU in abbinamento al modulo LDT per cappio di ritorno, per monitorare le sezioni all’interno della racchetta di ritorno, ma con alcune limitazioni.
