Salve a tutti,
Leggendo i manuali dell'ecos e del lenz LS100 mi è sorto un dubbio che ora espongo.
Il Feedback S88 dell'esu prevede un cavo da 5 poli compreso di scarpettina per l'inserimento sulla centrale stessa.
Il modulo Lenz, invece, prevede per il Feedback una coppia di cavi chiamata RS.
La mia domanda è questa: volendo collegare i due elementi fra loro quale coppia di cavi dovrei prelevare dalla centrale, o dal cavetto, per portarli al Lenz?
Ciao Carlo
Collegamento ESU ECOS centrale e LENZ LS 100
Moderatore: Seba55
-
- LocoDigitale
- Messaggi: 48
- Iscritto il: domenica 29 ottobre 2006, 20:36
- Scala: H0
- Ho il plastico: Si
- La mia centrale digitale.: Analogico
- Località: Roma
- Contatta:
Collegamento ESU ECOS centrale e LENZ LS 100
Per tutti gli amici e frequentatori del forum
Carlo D'Albero
Carlo D'Albero
-
- Site Admin
- Messaggi: 16752
- Iscritto il: lunedì 2 febbraio 2004, 17:25
- Scala: H0
- Ho il plastico: Si
- La mia centrale digitale.: TMWDCC TBX zDCC Lokmaus2 HornbySelect Arnold Intellibox Claudia_CommandStation
- Località: Torino
- Contatta:
Se vuoi cuocere qualcosa si.Il modulo Lenz, invece, prevede per il Feedback una coppia di cavi chiamata RS.
La mia domanda è questa: volendo collegare i due elementi fra loro quale coppia di cavi dovrei prelevare dalla centrale, o dal cavetto, per portarli al Lenz?
Fondatore e amministratore di DCCWorld
http://www.DCCWorld.com - il sito dedicato interamente ai sistemi di controllo digitale per il modellismo ferroviario.
http://www.DCCWorld.com - il sito dedicato interamente ai sistemi di controllo digitale per il modellismo ferroviario.
-
- LocoDigitale
- Messaggi: 48
- Iscritto il: domenica 29 ottobre 2006, 20:36
- Scala: H0
- Ho il plastico: Si
- La mia centrale digitale.: Analogico
- Località: Roma
- Contatta:

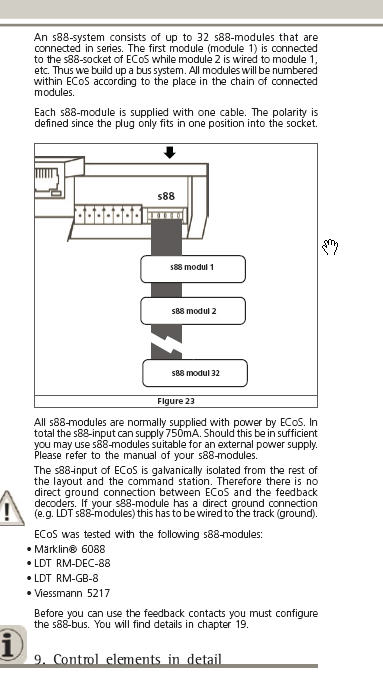

Veramente io mi riferivo a questo collegamento presente sull'ESU (Figura 23)
http://www.carlodalbero.com/TrainSimula ... co/ESU.jpg

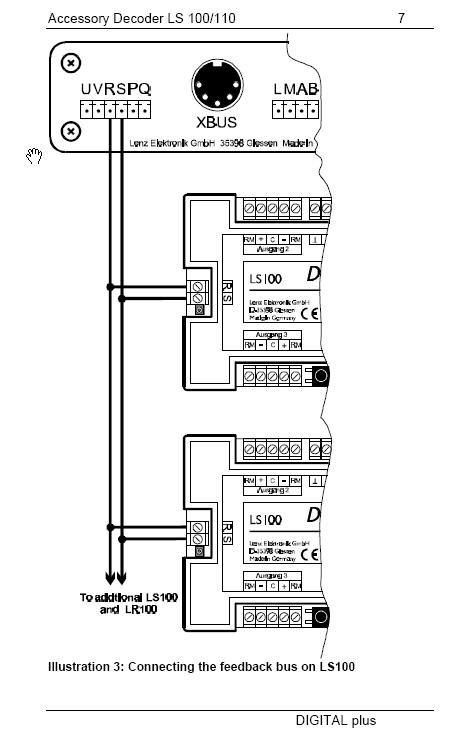

e a questo presente sui Lenz: (RS- Figura 3)
http://www.carlodalbero.com/TrainSimula ... o/Lenz.jpg
Forse una cosa l'ho capita: dei cinque fili dell'esu due sono per l'alimentazione, due per l's88 e uno per che cosa? Fra l'altro in quale ordine?
Ecco la mia domanda era questa....
Che dite chiedo all'importatore italiano oppure mi date una manina (piccola, piccola) ?
Ciao Carlo
http://www.carlodalbero.com/TrainSimula ... co/ESU.jpg
e a questo presente sui Lenz: (RS- Figura 3)
http://www.carlodalbero.com/TrainSimula ... o/Lenz.jpg
Forse una cosa l'ho capita: dei cinque fili dell'esu due sono per l'alimentazione, due per l's88 e uno per che cosa? Fra l'altro in quale ordine?
Ecco la mia domanda era questa....
Che dite chiedo all'importatore italiano oppure mi date una manina (piccola, piccola) ?
Ciao Carlo
Per tutti gli amici e frequentatori del forum
Carlo D'Albero
Carlo D'Albero
-
- Site Admin
- Messaggi: 16752
- Iscritto il: lunedì 2 febbraio 2004, 17:25
- Scala: H0
- Ho il plastico: Si
- La mia centrale digitale.: TMWDCC TBX zDCC Lokmaus2 HornbySelect Arnold Intellibox Claudia_CommandStation
- Località: Torino
- Contatta:
Il protocollo degli s88 e quello di retroazione della lenz...sono ben diversi sotto tutti gli aspetti di questo mondo. Se provi a collegarli di scuro vedrai qualche fumata.Forse una cosa l'ho capita: dei cinque fili dell'esu due sono per l'alimentazione, due per l's88 e uno per che cosa? Fra l'altro in quale ordine?
Ecco la mia domanda era questa....
Che dite chiedo all'importatore italiano oppure mi date una manina (piccola, piccola) ?
