Cablaggi delle Centrali Digitali

(17 gennaio 2005)

Roco LokMaus2
1 Lokmaus 2 Lokmaus
Come cablare un binario di programmazione:
Il LokMaus2 non ha la possibilità di tenere il binario di programmazione sempre connesso, è necessario quindi staccare l'alimentazione dal plastico ed alimentare il binario di programmazione ogni qual volta si vogliano modificare le impostazioni delle locomotive.
È invece importante poter programmare le locomotive su uno spezzone di binario, MAI sul plastico insieme alle altre loco: si rischierebbe di programmare contemporaneamente (e con gli stessi valori) tutti i decoder in quel momento prensenti sul plastico, decoder per scambi e segnali compresi.

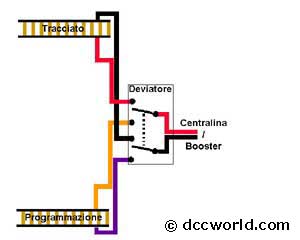

Lo schema mostra come creare un deviatore che permetta di convogliare l'alimentazione al plastico oppure al binario di programmazione.


Compact Lenz
Uscite del Compact Lenz
U,V Trasformatore (15-18V AC)
J,K Tracciato (al plastico)
P,Q Binario di Programmazione
C,D Booster Aggiuntivo (se disponibile)
X-Bus Qualsiasi dispositivo XpressNet (Lokmaus2, LH30, etc..)
