Standard dei colori che ogni decoder NMRA e NEM deve rispettare: (25 agosto 2002) |
| Colore |
Dove va collegato |
| Rosso |
Prese di corrente destra ( ruota destra ) |
| Arancio |
Morsetto del motore che era connesso alla rotaia destra |
| Nero |
Presa di corrente sinistra ( ruota sinistra ) |
| Grigio |
Morsetto del motore che era connesso alla rotaia sinistra |
| Bianco |
Luce anteriore |
| Giallo |
Luce posteriore |
| Bleu |
Comune positivo per luci e funzioni |
| BiancoNero |
OPZIONALE Comune negativo per luci funzioni |

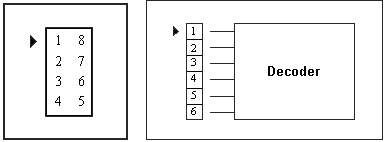

| Standard sulle prese/spine NEM e NMRA |
| |
| Norme NMRA |
Grande |
Media |
- |
Piccola |
| Norme NEM |
NEM 651 |
NEM 652 |
NEM 653 |
NEM 654 |
| |
 |
 |
 |
 |
| |
 |
| Connessione |
NEM 651 |
NEM 652 |
NEM 653 |
NEM 654 |
| |
Piccolo |
Medio |
- |
Grande |
| 1 |
arancione |
arancione |
scollegato / funzione |
grigio |
| 2 |
grigio |
giallo |
bianco |
arancio |
| 3 |
rosso |
scollegato / funzione |
arancio |
nero |
| 4 |
nero |
nero |
rosso |
rosso |
| 5 |
bianco |
grigio |
blu |
- |
| 6 |
giallo |
bianco |
nero |
- |
| 7 |
- |
blue |
grigio |
- |
| 8 |
- |
rosso |
giallo |
- |
| 9 |
- |
- |
scollegato / funzione |
- |
